クイント・ベース1st-02

Posted by ビータのマツモト on 21.2012 クイント・ベース1st 0 comments 0 trackback
クイント・ベース開発記。

連載3回目の今日は、前回に引き続き設計編。
ボディの巻です。


設計のやりかたは
モノによっても、
たとえばギターに限定しても、
人それぞれだと思います。

私の場合、
まずはフリーハンドで原寸のイラストを描き、
次に線を具体的に決めていって型紙を作り、
最終的に図面にします。


このとき
ギターは1分の1で絵が描けるので
とてもやりやすいと言えます。

車とか建物とか・・・大きいモノや、
精密部品などの小さいモノは、
1分の1の図面は書かないのでしょう。

そういうモノ、
特に極端に大きかったり小さかったりすると
完成品や加工をイメージするのが難しく、
相当な経験を積まないと
細かいミスをしたり、
絵には描けるけどモノを造るのは困難
なんて製図をしてしまいそうだなと思います。

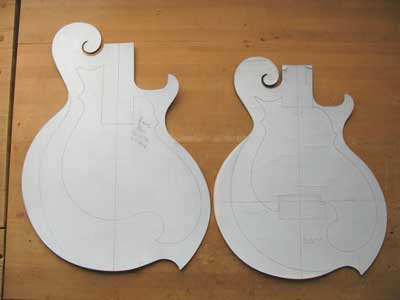

さて、出来た型紙は・・・

ベースギター工房

左が今回の「クイント・ベース」
右はミリンジェ(Ver:03のベースを作ったときのモノ)です。


今回のクイント・ベース、
ちょっとウェストを絞りすぎか・・・?
お尻がちょっと大きいか・・・?
な気もしますが、
とにかく1発目の試作はコレで行きます。

ミリンジェは、
元々フルアコギターのボディを想定しているので
こんな大きさなのでした。


クイントのギターと比較すると・・・

エレキベース工房

左がクイント・ベース。
右がクイント・ギターです。

単に拡大コピーしたように見えます・・・
んが、
ギターとベースとでは
ネック・ジョイントやブリッジ位置のバランスなどが違い、
そのまま拡大するとツジツマが合わなくなりがちなので、
そうはイキません。


以前クイント・ギターの形を考えたときに
今までの「オッキオ」「ミリンジェ」を意識して
線を引いたように

今までのデザインを意識しながら線を引き、最終的に
クイント・ギターのカタチに似たような方向に持って行った、
みたいな感じです。


ちなみにフェンダー社のストラトキャスターのボディ・デザインは、
たぶん、テレキャスターからの進化ではなく、
先に発売していたプレシジョン・ベースの
スケールダウンで考えたのではないかと
思います。

(・・・にしては、
船型ジャックプレートやシンクロ・トレモロなどなど
強烈に、一気にデザインが進んでいますけど・・・)


この型紙から製図を。

エレキベース設計

製図は、
ボディの中心線(センターライン)と
それに直交するスケールライン(ブリッジの位置)
を基準に、
ネックやパーツ、ザグリ穴などのそれぞれの位置が
2つの基準に対してどういう関係になっているか、
という事を決めていく、チョー楽しい作業です。


ところで「製図」というのは
例えばギターを全く知らない作成者が作っても
図面通りのモノになる、というものであって・・・

私の図面は、自分用の「メモ」みたいなモノ。
以前、会社(医療器具メーカー)で
機械の外注さん向けに書いていたときは注意していましたが
独りの今は、まったく「製図」とは言えないレベルです。


今回、特に気に入ったのが
ピックガードのデザイン。

エレキベースピックガード

左が今回のクイント・ベース
右がクイント・ギターです。

ギターと違って「ブリッジとの取り合い部分」を考えずに済むので、
右下がキュッとした、
マガタマみたいなカタチにできました。


ギター作りは設計から完成まで
様々な工程を通過しますが、

その工程中、私の場合は
ブッチギリで「設計」が一番楽しいのでした。
その次に楽しいのは、
完成後の試し弾きでーす。


そんなこんなで、今回で設計編はおしまい。

形の話しかしていませんが、
ボディ厚さなどの仕様は
実際の作業を紹介するときに書いていきます。


つづく。


♪♪♪♪
