クイント・ベース開発記。

前回は指板のポジションマーク埋め作業でした。
今回はネックの加工です。


以前の連載「クイント物語」でも書きましたが
ギターのネックはザックリ分けると

「ヘッドが、指板に対して角度が付けられているもの」
(マーチン、ギブソン、グレッチなど。
ウチのラインナップでは、オッキオ、ミリンジェ)

「ヘッドが、指板と平行のもの」
(フェンダーなど)

ということになります。


クイントは2つめの「ヘッドが指板と平行」なネックです。
(詳しくはクイント物語・ネック編を参照)


ということで、
平たい板(メイプル)でネックを作ります。

まずは中心線~ネックの形を書きます。


加工の初めは「トラスロッドの溝掘り」


トラスロッドとは、
弦の張力などによってネックが反ったときに
修正するための棒です。

ウチでは「トリマー」という機械と
テンプレートを使って掘りますが、
機械やテンプレートの安定を考えて
ネックの形に切り出す前に行います。

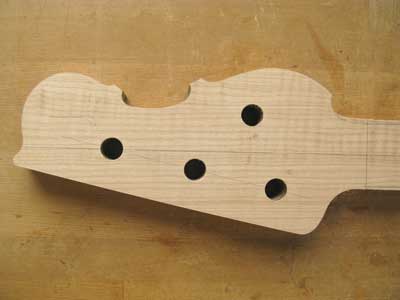

ペグの穴明け・ヘッド形状を成形するとこんな感じに。


うーん。新型ヘッド。
図面では見るのと実際にモノになったのを見るのとでは、
やっぱり違って、
ちょっと感激します。

クイント・ギター開発の時は、
ヘッドは以前からオッキオ・ミリンジェで使っていた形だったので
ここまで感慨深くありませんでした。


モノになって注意するのは、自分が感じる「不自然さ」。

製図の段階で、
アタマの中で立体にして転がしているつもりでも
初めてモノになったときに気づく事もあります。

「コレはナシだわ」ってのはNGだけど、
「それほどピカッと来ないけど、まあまあ」や
「コレ最高」のときも
形そのものや、機構、
他の部分やパーツとのツジツマに気をつけておくと

ヤバイ事を事前に察知できるのでした。


次にヘッドの落としこみ加工。
弦が、指板(ナット)からペグへ張られるときに角度が付くよう
ヘッドを「指板を接着する面」から1段低くしておきます。

加工する前は・・・


こんな感じで、機械(ルーター)をセットし


削ると


こうなります。


前回連載した「クイント物語」では
帯ノコギリ機(バンドソー)で
バッツンと切ってしまいましたが
危なかったり、いろいろあって
そういう加工は、やめました。


フェンダーのネック材の厚さは、だいたい20ミリ。
ウチのクイントは23ミリで作っています。

ヘッドの厚さはペグの規格で決まるので
フェンダーもウチもだいたい同じ・・・
ということで、
指板からヘッド表面までの落差が
クイントの方が3ミリほど大きい
(弦の、ナットからペグへの角度が、僅かに大きい)
ことになります。

同時に、ボディに接続させる部分の質量も
3ミリ分だけ・・・ほんの少し増えます。


今日はここまで。

次回は指板をネックに接着します。


(この連載の過去記事の目次は、
ビータギタラーズWebサイトのブログページにあります)



♪♪♪♪
